HART協定在智慧電磁流量計的應用

2026-03-19

HART協議的技術細節

HART協議 它基於 ISO OSI 開放系統互連參考模型,主要利用 OSI 模型的第一層、第二層和第七層——即物理層、資料鏈路層和應用層。

1.物理層

HART協定採用美國電話電報公司(ATTC)的貝爾202頻移鍵控(FSK)標準,在4-20mA類比訊號上疊加±0.5mA正弦波,以1200bps的波特率進行數位通訊。由於疊加的正弦波平均值為0,且相位連續頻移鍵控技術要求在1200Hz波特率下,位元1和0的邊界處相位角連續,因此數位通訊訊號不會幹擾4-20mA類比訊號。

2.資料鏈路層

資料鏈路層定義了HART幀的格式,包括建立和維護資料鏈路通訊的功能。 HART協定透過冗餘糾錯碼、錯誤偵測機制和自動重傳請求(ARQ)協定確保無錯誤資料傳輸。

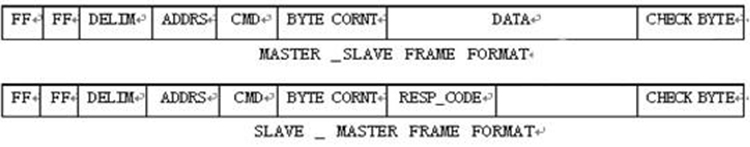

協定相關的資料傳輸以幀格式實現。幀封裝了用戶控制和尋址資訊以及用戶數據,幀識別僅在幀內字節計數完成且錯誤檢查成功後,或物理層終止信號傳輸時(例如,載波檢測失敗時)才會發生。 HART 幀的具體格式如下圖所示:


前導碼:前導訊號。
分隔符:分隔符,一個獨特的或易於識別的字元。
ADDR:包含來源位址和目標位址的位址位元組,最高有效位元指示與訊框關聯的主機裝置的位址。
COM:命令字節,指示現場儀器要執行的功能。 BYTE CORNT:資料總長度,表示從 BYTE CORNT 之後的位元組到最後一個位元組的位元組數(不包括奇偶校驗位元組)。
數據:數據位元組。
CHK:校驗和,垂直奇偶校驗。

3.應用層規範

該文件規定了 HART 訊息包中的三類命令:第一類是適用於所有 HART 相容產品的通用命令,提供相容設備的功能描述;第二類包括適用於大多數 HART 相容產品的通用操作命令;第三類包括專為特定 HART 相容產品設計的設備特定命令。

二、HART通訊協定的軟體實現

1.智慧電磁流量計串列埠中斷程序

在串列埠中斷服務程序中,系統會先保護目前執行環境,然後判斷觸發的是接收中斷還是發送中斷。如果是接收中斷,則執行相應的接收服務子程序;如果是發送中斷,則執行相應的發送服務子程序。中斷處理完成後,恢復先前儲存的執行環境,程式返回系統主程式。

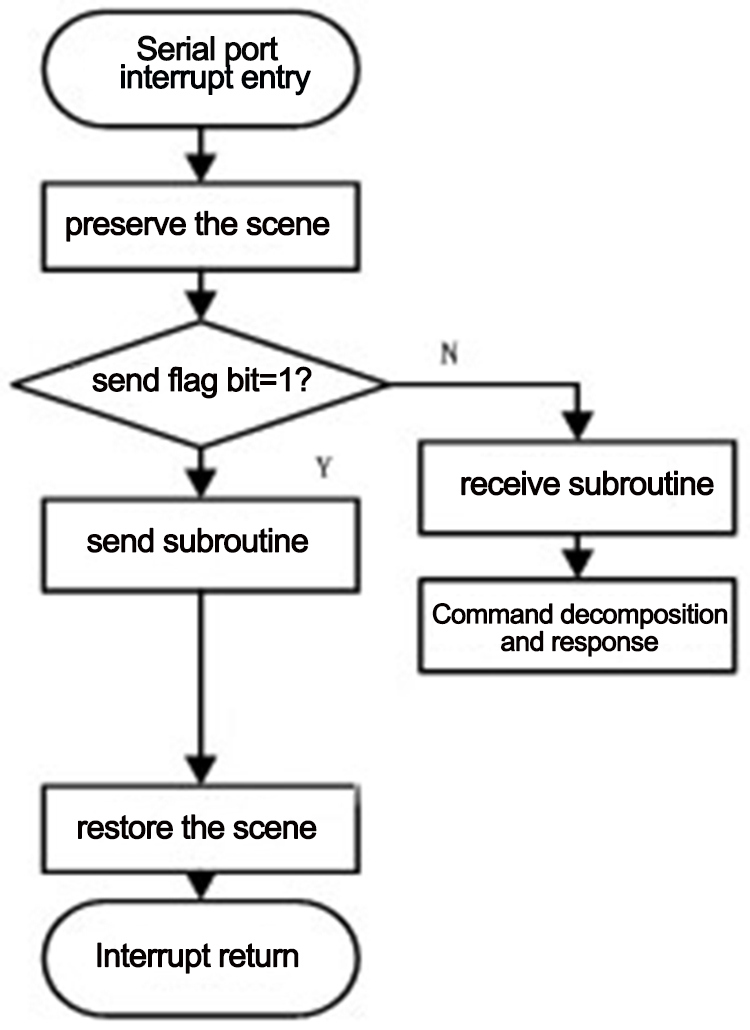

HART 通訊協定採用水平和垂直奇偶校驗機制來確保資料完整性。當接收過程中偵測到資料錯誤時,系統會等待主設備完成命令訊框的傳送,然後再通知主設備接收異常。主設備隨後會重新發送命令幀,以維持通訊的穩定性和可靠性。 HART 串​​聯中斷子程序的流程圖如下圖所示。


2.HART命令子程序分解

在處理命令幀之前,必須先透過驗證其前導碼的有效性來對其進行分段。每接收到一個前導碼,計數器就會加 1。

當收到另一個分隔符號時,如果它是有效的分隔符號且前導計數計數器超過 1,則此分隔符號標記 HART 幀的起始位置。

HART幀類型由分隔符號決定。如果是回應幀或群組模式幀,則接收業務終止,等待運營商終止。對於請求幀,會識別幀格式,並配置位址計數值,以區分長幀格式和短幀格式。短幀位址佔用1位元組,長幀位址佔用5位元組。

接收命令編號和資料位元組長度位元組。如果資料位元組長度位元組中出現奇偶校驗錯誤,則終止接收服務並等待載波結束;否則,設定資料位元組長度計數器,每接收到一個資料位元組,計數器會減 1。

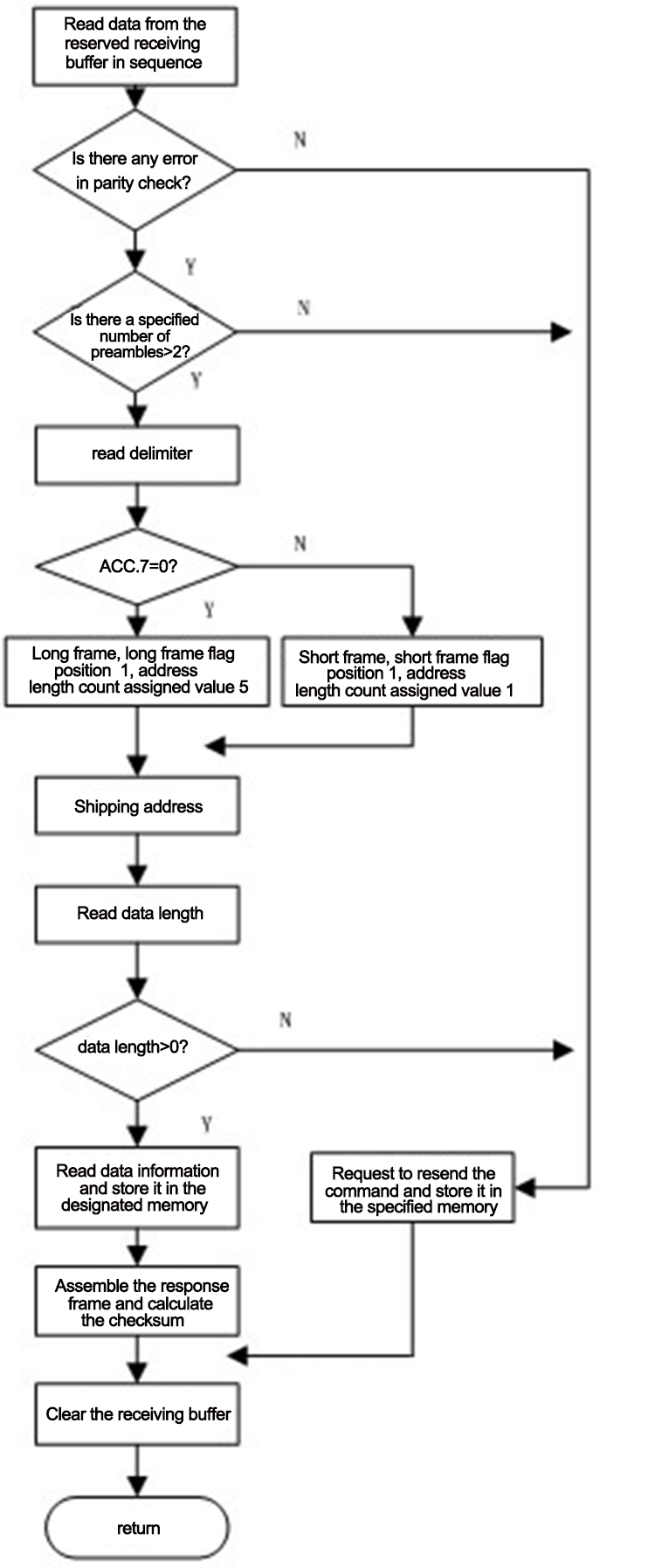

首先,計算水平校驗和。如果接收到的請求位址匹配,則對 HART 訊框的校驗和執行異​​或運算,並將其與接收到的校驗和進行比較。配對表示通訊無誤,而不符合則將校驗和錯誤標誌設為 1,終止接收服務,並啟動 HART 指令執行子程式。命令幀分割流程如下圖所示。


三、實驗驗證與總結

透過對智慧電磁流量計的實驗分析,我們得出結論:這些設備不僅整合度高,而且功能強大、操作簡單、性能穩定。它們具備自我診斷、自校準功能以及HART數據通訊協定。除了測量雙向流量外,它們還能精確偵測脈動流模式。憑藉卓越的抗電磁幹擾能力和耐溫性,這些流量計在現場測量和顯示應用中表現出色。其寬廣的測量範圍和高精度使其成為實際應用的理想選擇。
