MODBUS_ASCII 通訊協定詳解
MODBUS-ASCII 協定是一種基於文字的串行通訊協議，用於工業自動化，專為 RS-232/ 介面設計。RS-485 串口。其核心優勢在於資料的可讀性和易於調試。
MODBUS ASCII 通訊協定使用 ASCII 字元對資料進行編碼，每個 8 位元資料位元組被拆分為兩個 ASCII 字元（一個位元組對應兩個 ASCII 字元）進行傳輸。例如，十六進位 0x01 被編碼為 30 31（即字元「0」和「1」）。雖然這會降低傳輸效率，但在某些類型的串列通訊中，尤其是在雜訊環境或長距離通訊中，這種編碼方式提高了通訊的可靠性，極大地簡化了手動檢查和故障排除工作。
我。核心功能：
- 文字格式：訊息以冒號“:”開頭，以回車換行符“\r\n”結尾。所有資料（包括位址、功能碼和校驗和）均以十六進位 ASCII 字元表示，以便於閱讀。
- 驗證方法：縱向冗餘校驗 (LRC) 透過計算訊框中所有位元組（不包括起始和結束字元）的總和並產生補碼來偵測傳輸錯誤。
- 幀結構：一個完整的 MODBUS-ASCII 幀包括起始字元、裝置位址、功能碼、資料、LRC 校驗和以及停止字元。

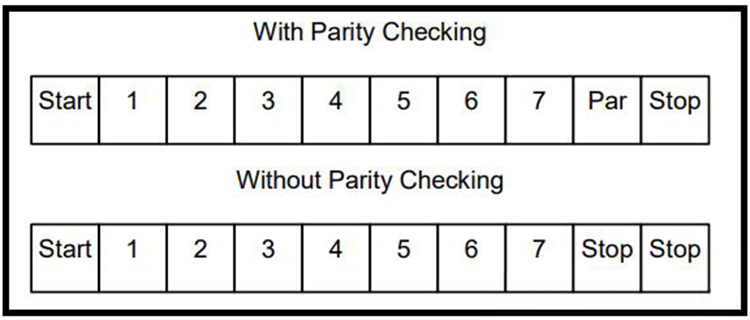

二、通訊參數設定 MODBUS-ASCII 通訊參數的關鍵在於以下四個面向：波特率、資料位元、奇偶校驗位元和停止位元。主站和從站的這四個參數必須完全匹配才能實現正常通訊。
- 波特率：決定通信速度。常用值包括 9600、19200、38400 和 115200 bps。波特率越高，速度越快，但抗干擾能力可能會降低。
- 資料位：通常為 8 位，少數情況下可能為 7 位。
- 奇偶校驗：用於錯誤偵測，選項包括無校驗、偶校驗和奇校驗。在 ASCII 模式下，奇偶校驗是可選的。
- 停止位元：用於指示字元的結束，通常以 1 位元或 2 位元表示。當不使用奇偶校驗時，通常會使用 2 位元停止位元。

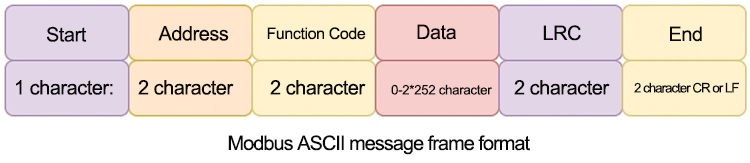

三、溝通形式
- 起始字元：通常使用冒號“:”作為起始字元。
- 位址欄位：緊接在起始符號之後，是目標裝置的位址（一個位元組，通常為兩個十六進位數字）。
- 功能碼：緊接在位址欄位之後，它指示要執行的操作類型（一個字節，通常用兩個十六進位數字表示）。
資料欄位：根據功能代碼，它可能包含附加資料（通常是十六進位值，每個位元組兩個字元）。
- 校驗和：一個雙字元校驗和字段，用於確保資料完整性。
- 結束標記：通常是回車符 (CR) 和換行符號 (LF)，即 0D 0A 或 30 44 30 41。
例如：假設我們要向位址為 01 的裝置發送讀取保持暫存器（功能碼 03）的請求，從暫存器 0000 開始，讀取兩個暫存器。起始字元為 3A（即：）。
位址欄位為 30 31（即 01），
功能代碼為 30 33（即 03），
資料欄位為 30 30 30 30 30 30 30 32（即，註冊地址和數量，此處為 0000，數量為 0002），
校驗和為 46 41（從資料欄位的起始字符到結束字符，透過縱向冗餘校驗計算得出）。
最後一個字元是 0D 0A。
完整的請求如下：3A 30 31 30 33 30 30 30 30 30 30 30 32 46 41 0D 0A
四、核心應用場景
- 設備調試與診斷
這是MODBUS-ASCII通訊協定最顯著的優勢。 ASCII訊息採用人類可讀的文字格式（例如，020300030002F6\r），極大地便利了工程師快速查看和理解數據，使其特別適用於現場調試、配置和教學演示。
- 與舊或低速設備通訊：
許多早期的工業控制器、儀器或致動器僅支援 ASCII 模式。在升級舊系統或將不同時代的裝置連網時，ASCII 是確保相容性的可靠選擇。
- 高噪音或低速串列環境
在馬達頻繁啟動和停止且接地線雜訊較大的工業場所（例如污水處理廠），ASCII 模式對時間和乾擾具有更高的容忍度，有效降低了通訊誤碼率，保證了資料傳輸的可靠性。
- 教學和發展環境
由於其訊息結構清晰易懂，ASCII 協定經常用於學習 Modbus 通訊原理、開發測試工具或執行協定分析。
五、注意事項
- 資料編碼：每個位元組必須編碼為兩個 ASCII 字元。
- 幀間隔：發送完一個幀後，至少需要 3.5 個字元的空閒間隔才能發送下一個幀。例如，當波特率為 9600 時，1 個字元的時間約為 1.1 毫秒，3.5 個字元的時間約為 3.9 毫秒。
- 字元間隔：在同一幀內，字元傳輸之間的間隔不應超過 1 秒；否則，接收端可能會將其視為傳輸錯誤。
- 校驗和計算：通常使用縱向冗餘校驗 (LRC) 來計算校驗和。整個訊息的校驗和在發送前計算，並附加到訊息末尾。
- 錯誤處理：接收方需要驗證校驗和的正確性和訊息格式的正確性。
- 通訊速率：通常使用 9600 bps 的波特率，但可以根據需要進行調整。
- 正確實施 MODBUS ASCII 協定可以確保設備間通訊的穩定性和可靠性。在實施過程中，確保硬體連接正確、波特率設定一致以及所有通訊細節處理妥當至關重要。
