HART 5 與 HART 7：技術差異與功能對比
從版本號的角度來看， 哈特 7 表面上看，Hart 7 只是一個“升級版”，但實際上這兩個標準在四個方面存在根本差異：幀結構、尋址機制、資料類型和網路拓撲。 Hart 採用“短幀、單變量和主從輪詢”，而 Hart 7 則採用“長幀、多變量和發布/訂閱架構”。這種轉變使得在相同的佈線條件下，資訊密度提高了約八倍，平均響應延遲降低了 50%。此外，Hart 7 對主機軟體提出了更嚴格的要求：它必須支援 DDL 7 解析和突發緩衝；否則將被迫返回 Hart 5 相容模式，從而顯著限制其功能。
Ⅰ.通訊協定和技術的差異
兩個版本的物理層規範完全相同，差異主要體現在連結層。 Hart 訊框保持固定長度：使用者資料欄位限制為 16 個位元組，指令編號 0-255 由標準化組織統一分配。 Hart 7 幀支援擴展長度，允許用戶資料欄位最大可達 256 字節，並引入了「廠商特定命令空間」（0-31），使設備製造商能夠實現專有演算法。在位址格式方面，Hart 使用 0-15 位元短位址或 38 位元長位址；Hart 7 進一步引入了“邏輯位址”，允許同一硬體單元內的多個變數獨立訂閱，從而提高複用效率。最關鍵的是，Hart 7 具有「可編程突發週期」機制，允許從站根據事件觸發或週期性計劃主動傳輸數據，從而無需主站頻繁輪詢，並將電纜利用率降低約 60%。這項創新為後續無線 Hart 中的時隙調度奠定了基礎技術。
| OSI層次結構 | HART 層級 | |
| 第七層 | 應用層 | HART 指揮層 |
| 六樓 | 表現層 | 未使用的 |
| 五樓 | 會話層 | |
| 四樓 | 傳輸層 | |
| 第三層 | 網路層 | |
| 第二層 | 資料鏈路層 | HART協議規則 |
| 第一層 | 物理層 | 貝爾202 FSK |
二效能和相容性比較

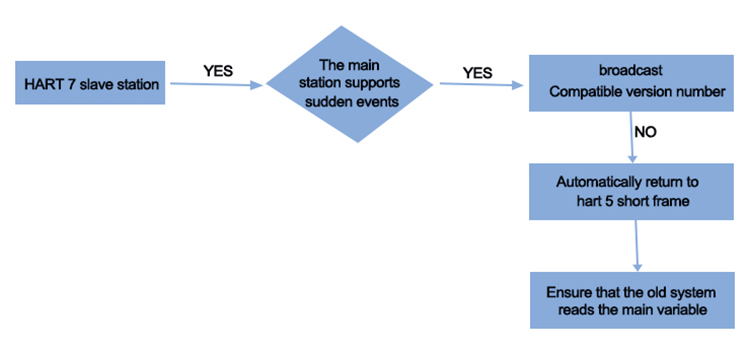

在性能方面，Hart 7 的單幀有效載荷容量提升了 16 倍，能夠在 4–20 mA 的電流範圍內穩定傳輸多達 128 個 Float32 變量，最小刷新周期僅為 250 ms；而 Hart 在相同條件下只能以約 330 ms 的刷新周期傳輸一個變量。在相容性方面，Hart 7 從站預設會廣播「相容版本號」；如果偵測到主站不支援突發模式，則會自動回退到 Hart 5 的短幀，以確保舊系統仍可存取主站變數。然而，這種向後相容性並不成立：使用 Hart 6 或更早版本的主站無法解析 Hart 7 的長幀；嘗試發送擴展命令會導致從站返回“命令未實現”狀態碼，需要升級網關或 PLC 固件才能啟用全部功能。因此，在混合網路中，建議將 Hart 7 裝置通過專用通道或部署在新系統側，以防止因舊主站發送的長幀通訊錯誤而導致通訊逾時。
三、函數展開與極限分析

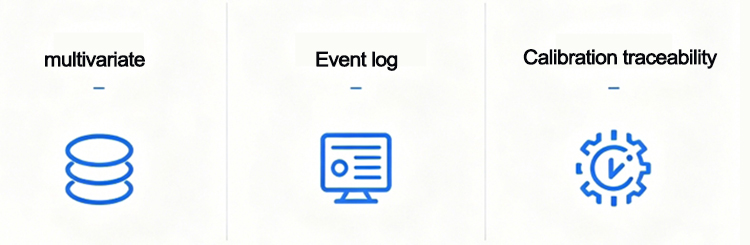

Hart 7 的功能增強主要集中在三個關鍵領域：多變量監測、事件日誌記錄和校準溯源。多變量支援使差壓變送器能夠同時輸出四條曲線，分別代表差壓、靜壓、溫度和感測器健康狀態，無需額外佈線。事件日誌記錄功能可快取多達 256 筆近期警報和狀態轉換記錄，方便事後稽核。校準溯源功能將校準日期、負責人和參考儀器編號儲存在非揮發性記憶體中，符合 FDA 21 CFR Part 11 對電子記錄的要求。然而，Hart 7 仍然受限於其 1200 位元/秒的物理層速率；嘗試以 250 毫秒的間隔訂閱所有 128 個變數將超出理論頻寬限制，導致丟包。因此，在實際部署中，應根據優先順序通過不同的通道和頻率訂閱變量，並啟用「死區」濾波，以確保峰值流量不超過線路容量的 70%——這一限制常常被現場工程師忽略。
